Гибка металла представляет собой технологическую операцию холодной обработки металлов давлением, в результате которой плоской заготовке придается требуемая пространственная форма без нарушения целостности материала. Этот процесс основан на способности металлов пластически деформироваться под воздействием внешних усилий, что позволяет создавать детали сложной конфигурации с высокой точностью и воспроизводимостью.
Физико-механические основы процесса гибки
В основе технологии гибки лежит явление пластической деформации металла, возникающее при приложении внешнего усилия, превышающего предел упругости материала. При этом волокна металла с внешней стороны изгиба испытывают растяжение, а с внутренней - сжатие. Нейтральный слой, расположенный между ними, сохраняет свою первоначальную длину.
Критические параметры деформации
Качество гибочных операций определяется несколькими ключевыми параметрами:
- Относительное удлинение - показатель, характеризующий способность материала к пластической деформации
- Минимальный радиус гибки - наименьший допустимый радиус изгиба без образования дефектов
- Коэффициент пружинения - величина, характеризующая упругую деформацию после снятия нагрузки
Классификация методов гибки металла
Современные производственные предприятия используют разнообразные методы гибки, выбор которых зависит от технологических требований и характеристик обрабатываемого материала.
Ротационная гибка
Данный метод осуществляется с помощью двух вращающихся валков, которые постепенно придают заготовке необходимый профиль. Ротационная гибка особенно эффективна для создания плавных изгибов большого радиуса и конических поверхностей.
Валковая гибка
Технология предполагает использование систем из трех или четырех валков, расположенных в определенной конфигурации. Валковая гибка применяется для изготовления цилиндрических и конических обечаек, труб и других криволинейных конструкций.

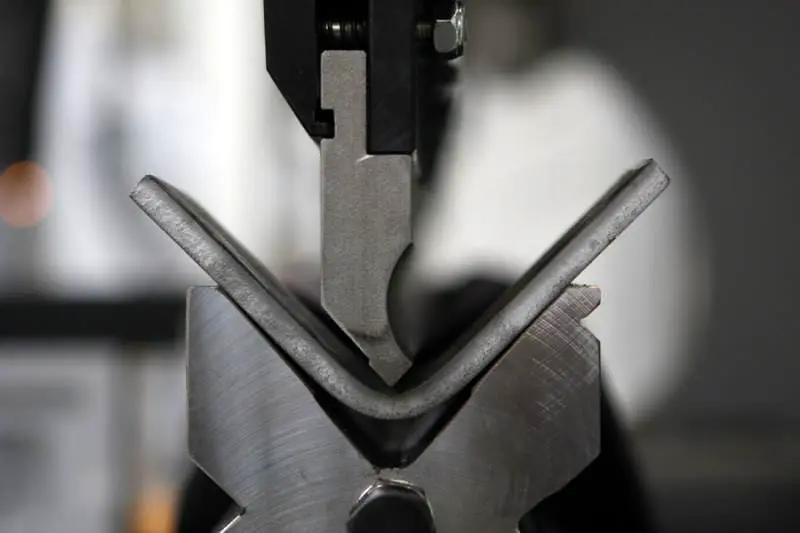

Угловая гибка на прессах
Наиболее распространенный метод, реализуемый на листогибочных прессах с использованием пуансонов и матриц различной формы. Позволяет создавать точные угловые соединения с заданными геометрическими параметрами.
Современное оборудование для гибки
Развитие технологий обработки металлов привело к созданию высокоточного оборудования, обеспечивающего exceptional качество гибочных операций.
Листогибочные прессы с ЧПУ
Современные прессы с числовым программным управлением характеризуются высокой точностью позиционирования, возможностью программирования сложных последовательностей операций и автоматической адаптацией параметров гибки. Системы ЧПУ позволяют хранить в памяти тысячи программ и оптимизировать производственный процесс.
Гибкие производственные системы
Автоматизированные комплексы, объединяющие несколько единиц оборудования, роботизированные системы загрузки/выгрузки и транспортировки заготовок. Такие системы обеспечивают минимальное время переналадки и высокую производительность при серийном производстве.
| Тип оборудования | Толщина обрабатываемого материала, мм | Точность позиционирования, мм | Производительность, циклов/час |
|---|---|---|---|
| Прессы механические | 0,5-6,0 | ±0,1 | до 1200 |
| Прессы гидравлические | 1,0-25,0 | ±0,05 | до 800 |
| Прессы электромеханические | 0,5-8,0 | ±0,025 | до 1500 |
Факторы, влияющие на качество гибочных операций
Качество получаемых изделий зависит от множества взаимосвязанных факторов, которые необходимо учитывать при проектировании технологического процесса.
Механические свойства материалов
Предел прочности, модуль упругости и относительное удлинение различных металлов и сплавов существенно различаются, что требует корректировки технологических параметров для каждого конкретного материала. Например, алюминиевые сплавы обладают высокой пластичностью, но значительным пружинением, в то время как нержавеющие стали требуют большего усилия гибки, но демонстрируют меньшую упругую деформацию.
Ориентация относительно направления проката
Анизотропия механических свойств прокатанного металла приводит к тому, что сопротивление деформации при гибке вдоль направления проката может на 10-20% отличаться от сопротивления при гибке поперек направления проката. Это учитывается при разработке технологических карт и раскрое материала.
Температурные условия
Для обработки высокопрочных сталей и сплавов с ограниченной пластичностью иногда применяют горячую гибку с предварительным нагревом заготовки до определенной температуры. Это позволяет снизить усилие деформации и минимизировать риск образования трещин. Современные производственные комплексы, такие как гибка металла, используют комбинированные технологии, обеспечивающие высочайшее качество обработки сложных деталей.
Контроль качества и точности гибки
Обеспечение стабильного качества гибочных операций требует реализации комплексной системы контроля на всех этапах технологического процесса.
Метрологическое обеспечение
Для контроля геометрических параметров после гибки используются современные измерительные системы, включающие:
- Координатно-измерительные машины (КИМ)
- Лазерные сканирующие системы
- Специализированный шаблонный инструмент
- Оптические измерительные комплексы
Статистические методы контроля
При серийном производстве применяются методы статистического контроля процесса (SPC), позволяющие отслеживать стабильность технологических параметров и своевременно вносить корректировки для поддержания требуемого уровня качества.
Гибка металла продолжает оставаться одним из наиболее востребованных процессов в металлообработке, постоянно развиваясь и совершенствуясь. Современные технологии позволяют достигать исключительной точности и воспроизводимости, обеспечивая производство сложных деталей для высокотехнологичных отраслей промышленности. Дальнейшее развитие методов гибки связано с внедрением интеллектуальных систем адаптивного управления, способных автоматически компенсировать отклонения технологических параметров в реальном времени.
